El medidor de energía inteligente para monitoreo y control de sistemas fotovoltaicos

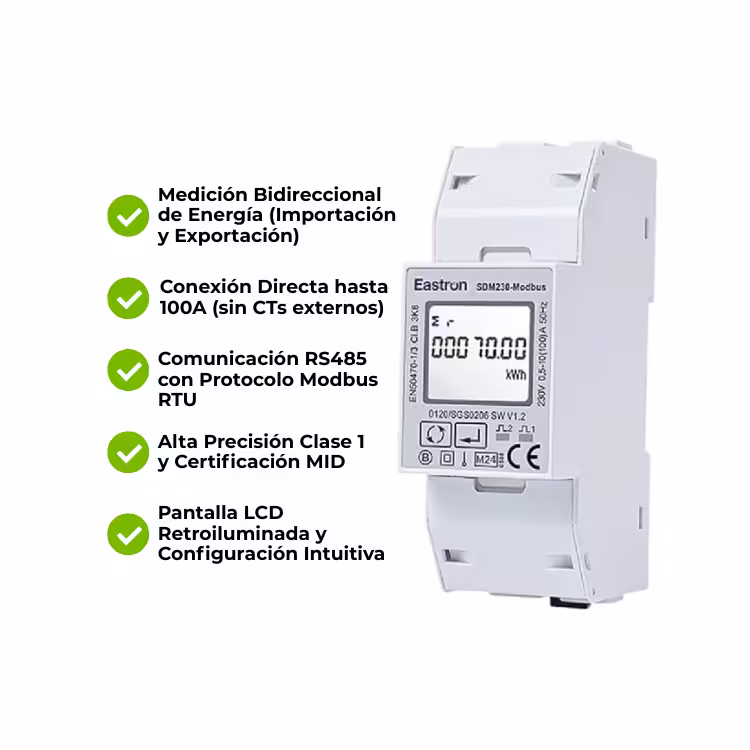

El Smart Meter Eastron SDM230-Modbus es un medidor de energía monofásico de alta precisión diseñado para medir y monitorear el consumo y generación de energía en instalaciones residenciales, comerciales e industriales. Con conexión directa de hasta 100A y comunicación RS485 Modbus RTU, este medidor es la solución ideal para sistemas solares fotovoltaicos, gestión de energía y facturación.
Fabricado por Eastron, líder en instrumentos de medición eléctrica, el SDM230-Modbus destaca por su medición bidireccional, su precisión Clase 1 / B y su pantalla LCD con retroiluminación azul. Su diseño compacto de 2 módulos para riel DIN y su fácil configuración lo convierten en la opción preferida para integradores de sistemas solares, instaladores eléctricos y gestores de energía en México.
Especificaciones Técnicas
Parámetro | Valor |
Modelo | Eastron SDM230-Modbus |
Tipo | Medidor de energía monofásico (1P + N) |
Tensión nominal (Un) | 230V AC |
Rango de tensión | 176 – 276V AC |
Corriente base (Ib) | 10A |
Corriente máxima (Imax) | 100A directa (sin CTs externos) |
Corriente mínima (Imin) | 0.5A |
Corriente de arranque | 0.4% de Ib (40mA) |
Frecuencia | 50/60Hz (±10%) |
Consumo propio | <2W / 10VA |
Exactitud (energía activa) | Clase 1 (IEC 62053-21) / Clase B (EN 50470-3) |
Exactitud (tensión/corriente) | 0.5% del rango máximo |
Pantalla | LCD con retroiluminación azul |
Salidas de pulso | 2 salidas (1 configurable, 1 fija a 1000 imp/kWh) |
Comunicación | RS485 Modbus RTU |
Baud rate | 1200 / 2400 / 4800 / 9600 bps (configurable) |
Paridad | None / Even / Odd |
Dirección Modbus | 1 – 247 |
Protección | IP51 (para interiores) |
Montaje | Riel DIN 35mm (2 módulos) |
Dimensiones (An × Al × Pr) | 36 × 99 × 63 mm (DIN 43880) |
Temperatura operativa | -25°C a +55°C |
Altitud máx. | 2500 m |
Normativa | IEC 62053-21 / EN 50470-1/3 / MID certificado |
Características técnicas y comerciales que marcan la diferencia
1. Medición Bidireccional para Sistemas Fotovoltaicos
El SDM230-Modbus cuenta con medición bidireccional de energía (importación y exportación, IMP & EXP), lo que lo hace el complemento perfecto para sistemas solares fotovoltaicos con inyección a red . Permite medir con precisión la energía generada por los paneles solares, la energía consumida del hogar y la energía exportada a la red de CFE.
2. Alta Capacidad de Medición Directa (100A)
Con una corriente máxima de 100A en conexión directa, este medidor elimina la necesidad de transformadores de corriente (CTs) externos . Esto simplifica la instalación, reduce costos y mejora la precisión de la medición. Ideal para viviendas y comercios con consumos de hasta 10kW (a 230V).
3. Comunicación RS485 Modbus RTU
El puerto RS485 con protocolo Modbus RTU permite la integración sencilla con inversores híbridos, sistemas SCADA, plataformas de monitorización y sistemas de gestión energética (EMS) . Compatible con marcas como Solis, Deye, Growatt, Kostal y muchas otras .
4. Alta Precisión y Certificación MID
Con precisión Clase 1 según IEC 62053-21 y Clase B según EN 50470-3, este medidor garantiza mediciones confiables para facturación y control de consumo . Además, cuenta con certificación MID (Directiva Europea de Instrumentos de Medición), lo que lo hace apto para aplicaciones de facturación .
5. Pantalla LCD y Configuración Intuitiva
La pantalla LCD con retroiluminación azul muestra en tiempo real más de 20 parámetros eléctricos: kWh totales, importación/exportación de kWh, kVArh, kW, VAr, VA, factor de potencia, frecuencia, voltaje, corriente y demanda máxima . La configuración se realiza de manera sencilla mediante los botones frontales y menú protegido por contraseña.
6. Dos Salidas de Pulso para Integración
El medidor cuenta con dos salidas de pulso tipo pasivo: una configurable (para representar kWh totales, importación o exportación) y otra fija a 1000 imp/kWh para kWh de importación . Esto permite la integración con sistemas de automatización y PLCs.
Aplicaciones Recomendadas
Sector | Aplicación |
Solar Fotovoltaica | Medición de energía generada, consumida y exportada a la red . |
Residencial | Monitoreo de consumo eléctrico y gestión energética. |
Comercial | Medición por circuito o por inquilino en centros comerciales . |
Industrial | Monitoreo de consumo en procesos productivos. |
Carga de VE | Medición de energía en puntos de recarga de vehículos eléctricos. |
Facturación | Submedición y facturación de energía (MID certificado) . |
Ventajas Competitivas
✅ Medición bidireccional: Ideal para sistemas solares con inyección a red.
✅ 100A directos: Sin necesidad de transformadores de corriente (CTs).
✅ RS485 Modbus RTU: Integración sencilla con inversores y sistemas SCADA.
✅ Precisión Clase 1 / B: Mediciones confiables para facturación y control.
✅ Pantalla LCD retroiluminada: Visualización clara de más de 20 parámetros.
✅ Montaje DIN rail: Instalación compacta en tableros eléctricos (2 módulos).
✅ Certificación MID: Apto para aplicaciones de facturación .
✅ IP51: Protección para instalación en interiores .
✅ Dos salidas de pulso: Integración con sistemas de automatización.
✅ Configuración protegida: Menú con contraseña para evitar ajustes no autorizados.
Preguntas frecuentes
1. ¿Para qué sirve el medidor Eastron SDM230-Modbus?
Es un medidor de energía monofásico que mide y monitorea el consumo y generación de electricidad. Es muy utilizado en sistemas solares fotovoltaicos para medir la energía importada de la red y la exportada por los paneles solares .
2. ¿Puedo conectarlo directamente a mi inversor solar?
Sí, el SDM230-Modbus se conecta al puerto de comunicación RS485 del inversor (como Solis, Deye, Growatt, Kostal, entre otros) para medir los flujos de energía de manera bidireccional .
3. ¿Qué corriente máxima puede medir?
Puede medir hasta 100A de corriente en conexión directa, sin necesidad de transformadores de corriente externos . Esto equivale a aproximadamente 10kW de potencia a 120V.
4. ¿Qué parámetros eléctricos mide el SDM230-Modbus?
Mide kWh, kVArh, kW, kVAr, kVA, factor de potencia, frecuencia, voltaje, corriente, demanda máxima y más . Todos estos parámetros se pueden visualizar en la pantalla LCD o leer remotamente vía Modbus.
5. ¿Qué precisión tiene este medidor?
Tiene una precisión Clase 1 según IEC 62053-21 y Clase B según EN 50470-3 para energía activa . Esto garantiza mediciones confiables para aplicaciones de monitoreo y facturación.
6. ¿Cómo se comunica el medidor?
Se comunica mediante el protocolo Modbus RTU a través de un puerto RS485 . Los parámetros de comunicación (baud rate, paridad, dirección) son configurables desde el menú del medidor.
El medidor de energía inteligente para tus proyectos solares y de gestión energética
En SOLARPEC sabemos que la medición precisa de la energía es fundamental para el éxito de cualquier sistema solar o de gestión energética. El Eastron SDM230-Modbus es la opción ideal para integradores, instaladores y gestores de energía que buscan un medidor confiable, preciso y fácil de integrar con inversores y sistemas de monitorización.
