El medidor de precisión profesional para sistemas de energía exigentes

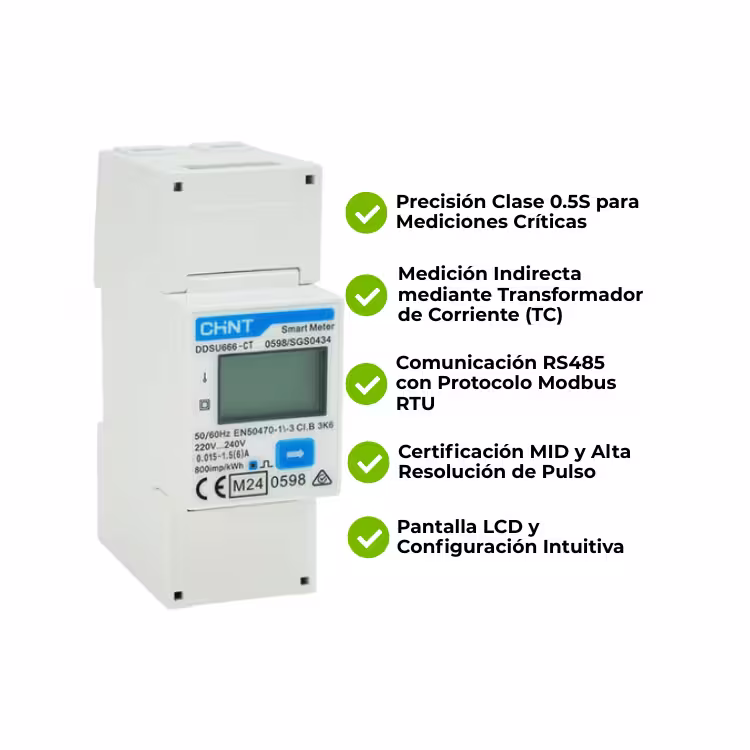

El Smart Meter CHINT DDSU-666 CI.0,5S (CI.C) es un medidor de energía monofásico de alta precisión Clase 0.5S diseñado para medición indirecta mediante transformador de corriente (TC). Es una solución profesional para instalaciones fotovoltaicas, gestión energética, control de exportación cero, auditorías y monitoreo de cargas elevadas.

Fabricado por CHINT, referente internacional en equipos eléctricos y de medición, el DDSU-666-CT incorpora comunicación RS485 Modbus RTU, certificación MID y una pantalla LCD de fácil lectura. Su sistema de medición mediante TC permite utilizarlo en instalaciones donde se necesita controlar corrientes superiores a las capacidades de un medidor directo.



Especificaciones Técnicas

Parámetro	Valor
Modelo	CHINT DDSU-666-CT
Tipo	Medidor de energía monofásico (1P2W) con TC
Tensión nominal	220...240V AC
Rango de tensión	198...264V AC
Corriente de entrada	0.015 - 1.5 (6) A
Clase de precisión	Clase 0.5S / Clase C
Frecuencia	50/60Hz
Constante de pulso	6400 imp/kWh
Comunicación	RS485 Modbus RTU
Baud rate	1200/2400/4800/9600/19200 bps
Pantalla	LCD, 6 dígitos
Montaje	Riel DIN 35mm (2 módulos)
Dimensiones	36 × 100 × 65.5 mm
Peso	0.22 kg aprox.
Temperatura operativa	-25°C a +55°C
Protección	IP20
Certificaciones	CE, UKCA, MID

Características técnicas y comerciales que marcan la diferencia

1. Alta precisión Clase 0.5S

El medidor ofrece una precisión Clase 0.5S / Clase C, proporcionando información confiable para proyectos solares y aplicaciones de gestión energética que requieren un seguimiento preciso.

2. Medición indirecta mediante TC

Su compatibilidad con transformadores de corriente externos permite utilizarlo en instalaciones con consumos elevados, ofreciendo una alternativa flexible para proyectos comerciales e industriales.

3. Comunicación RS485 Modbus RTU

La comunicación Modbus RTU facilita la integración con inversores, plataformas de monitoreo y sistemas de gestión energética compatibles.

4. Certificación MID

Su certificación MID permite utilizarlo en determinadas aplicaciones profesionales de medición y submedición.

5. Diseño compacto para riel DIN

Su formato de 2 módulos facilita la instalación en tableros eléctricos y permite aprovechar mejor el espacio disponible.

Aplicaciones Recomendadas

Ventajas Competitivas

✅ Precisión Clase 0.5S.
✅ Medición indirecta mediante TC.
✅ RS485 Modbus RTU.
✅ Certificación MID.
✅ Pantalla LCD.
✅ Montaje DIN de 2 módulos.
✅ 6400 imp/kWh.
✅ Integración con sistemas de monitorización compatibles.

Preguntas frecuentes

1. ¿Qué diferencia hay entre el DDSU666 y el DDSU666-CT?

El DDSU666-CT utiliza un transformador de corriente externo para realizar una medición indirecta. El DDSU666 estándar, en cambio, está diseñado para conexión directa.

2. ¿Qué corriente recibe el medidor?

El rango de entrada del medidor es de 0.015-1.5(6)A. La corriente que puede medirse en la instalación dependerá de la relación del transformador de corriente utilizado.

3. ¿Puede conectarse a un inversor solar?

Sí, siempre que el inversor sea compatible con comunicación RS485 Modbus RTU.

4. ¿Qué precisión tiene?

Ofrece una precisión Clase 0.5S / Clase C para energía activa.

5. ¿Qué parámetros puede medir?

Puede medir energía activa y reactiva, potencia, tensión, corriente, frecuencia, factor de potencia y otros parámetros eléctricos.

El medidor de precisión para proyectos solares y energéticos

En SOLARPEC sabemos que contar con información precisa es fundamental para gestionar correctamente una instalación. El CHINT DDSU-666 CI.0,5S (CI.C) es una solución profesional para integradores, instaladores y empresas que necesitan mayor control sobre sus sistemas eléctricos y fotovoltaicos.

¿Listo para mejorar la medición de tu proyecto?

Contáctanos para obtener tu cotización y descubre cómo podemos ayudarte a encontrar la solución de medición adecuada para tu instalación.
