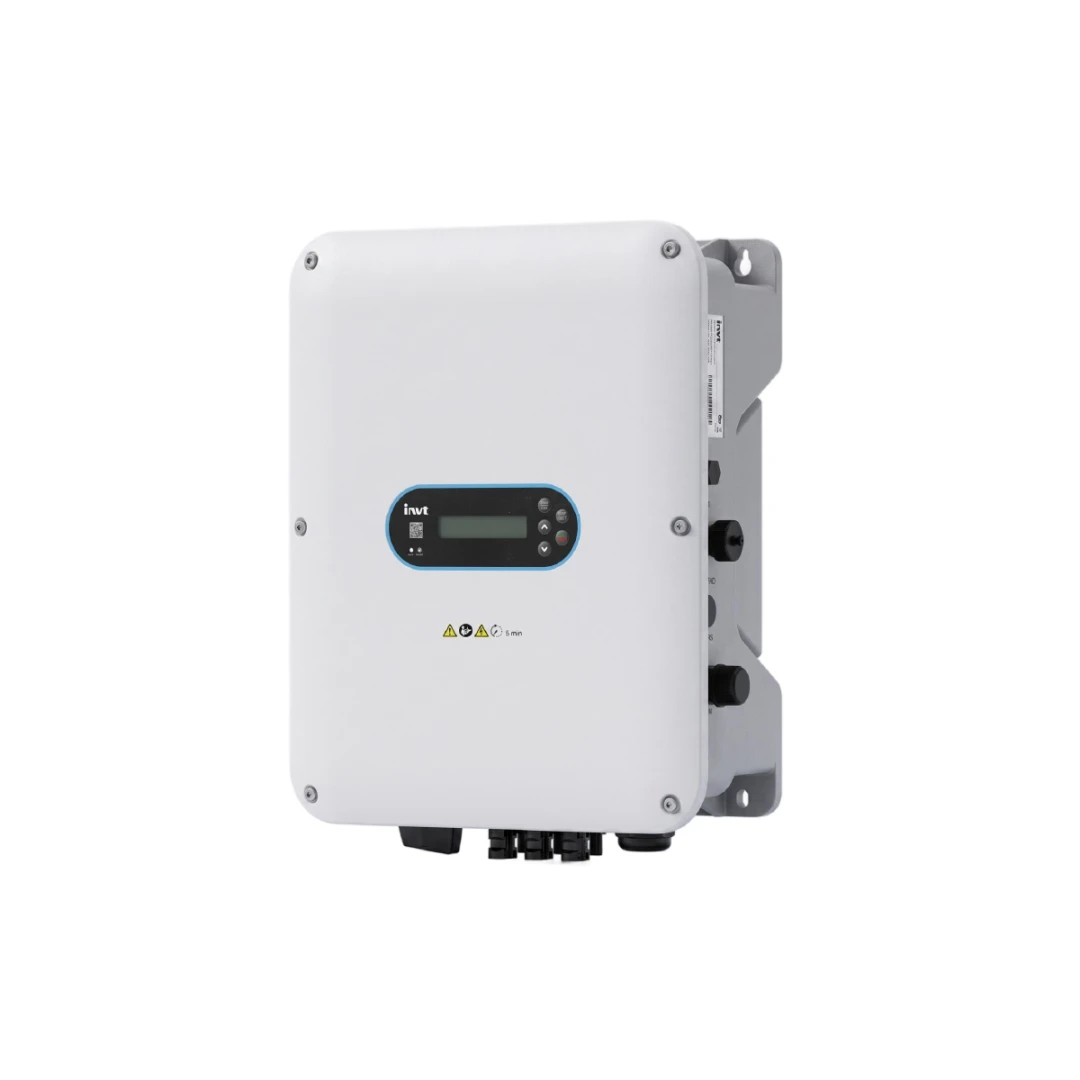

Variador de frecuencia INVT SP100-5R5-2-6-S
El Variador de frecuencia INVT SP100-5R5-2-6-S es un equipo especializado de la serie SP100, diseñado específicamente para el control de motores de bombas de agua en sistemas de bombeo solar fotovoltaico . Con una potencia nominal de 5.5kW (7.5CV) y alimentación versátil (monofásica 220V, trifásica 220V o DC solar), este variador permite el control preciso de la velocidad de motores asíncronos, optimizando el consumo energético y protegiendo los equipos.
Una de las principales ventajas de este modelo es su capacidad de operar directamente con energía solar, aceptando entrada DC de paneles fotovoltaicos en un rango de 150-450V DC (con módulo boost integrado que permite arranque desde 100V) . También puede alimentarse con red monofásica 220V AC o trifásica 220V AC, ofreciendo una solución híbrida completa con conmutación automática entre fuentes de energía.
Características Principales
- Potencia 5.5kW (7.5CV): Adecuado para motores de hasta 5.5kW, ideal para bombas de agua de tamaño mediano-grande, sistemas de riego agrícola y aplicaciones residenciales exigentes.
- Alimentación Versátil AC/DC: Acepta entrada directa de paneles solares DC (150-450V) con módulo boost integrado (arranque desde 100V) y también puede alimentarse con red monofásica o trifásica 220V AC (-15% ~ +10%), adaptándose a diferentes tipos de instalación .
- Tecnología MPPT Avanzada: Algoritmo MPPT eficiente que optimiza la captación de energía solar incluso en condiciones variables de radiación, maximizando el rendimiento del sistema de bombeo .
- Alta Protección IP66: Grado de protección IP66, completamente resistente al polvo y a chorros de agua de alta presión, permitiendo su instalación directamente en exteriores junto al pozo, sin necesidad de gabinetes adicionales .

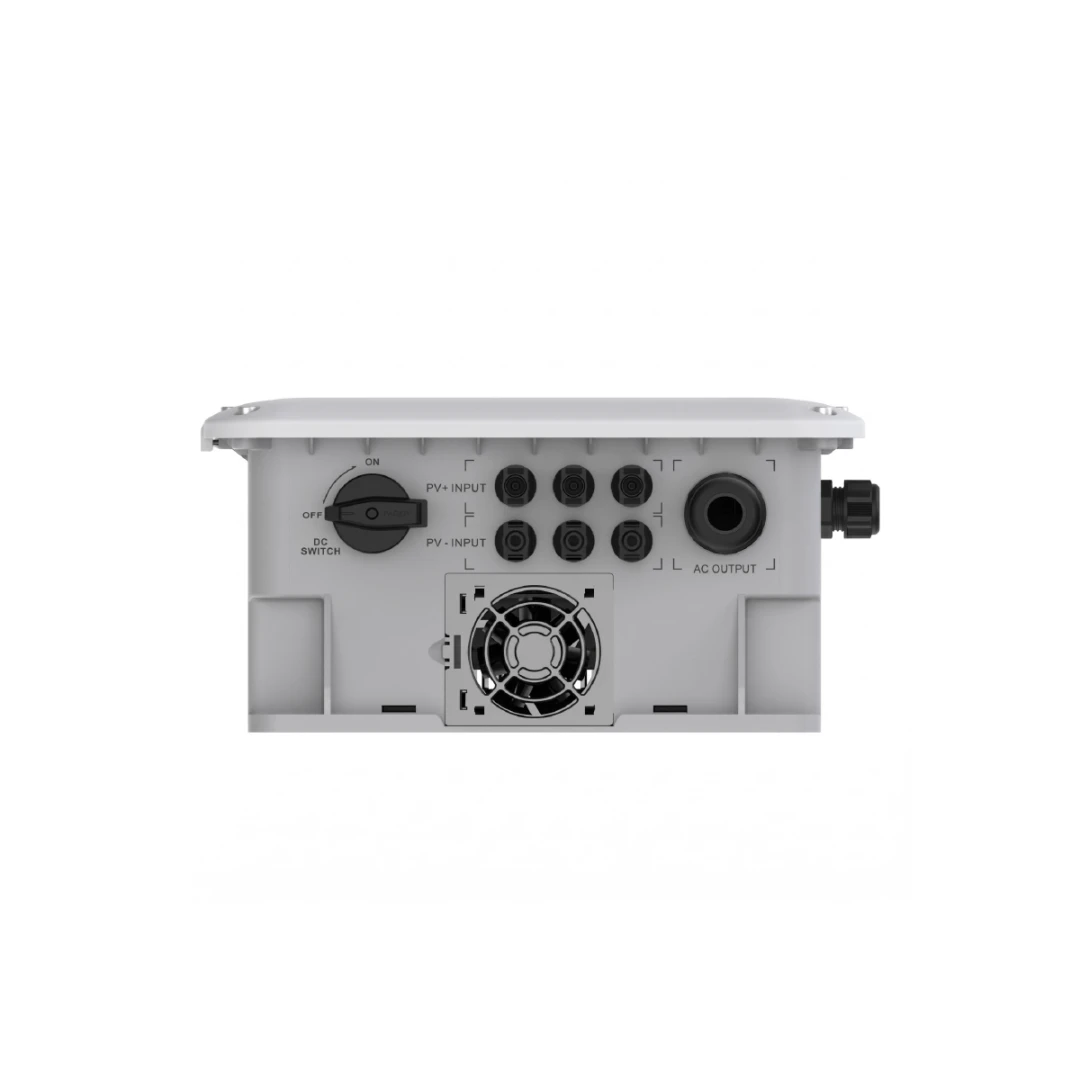

- Alta Integración - Sin Gabinete Adicional: El SP100 integra combinador CC, interruptor DC y fusible, eliminando la necesidad de componentes externos y reduciendo significativamente los costos de instalación .
- Rango de Frecuencia 0-400Hz: Amplio rango de frecuencia de salida que permite adaptar la velocidad de la bomba a las necesidades específicas de cada aplicación.
- Arranque Automático por Radiación Solar: El variador detecta automáticamente la radiación solar e inicia la bomba cuando hay suficiente energía, deteniéndose al anochecer sin necesidad de configuración de parámetros .
- Protecciones Integrales: Incluye protección contra sobretensión PV, polaridad inversa en la entrada DC, sobrecalentamiento, sobrecarga, cortocircuito y funcionamiento en seco.
- Monitorización Remota IoT: Compatible con módulo IoT opcional (4G/WiFi) para supervisión remota del sistema de bombeo a través de plataforma en la nube, con visualización de estado en tiempo real y control remoto .

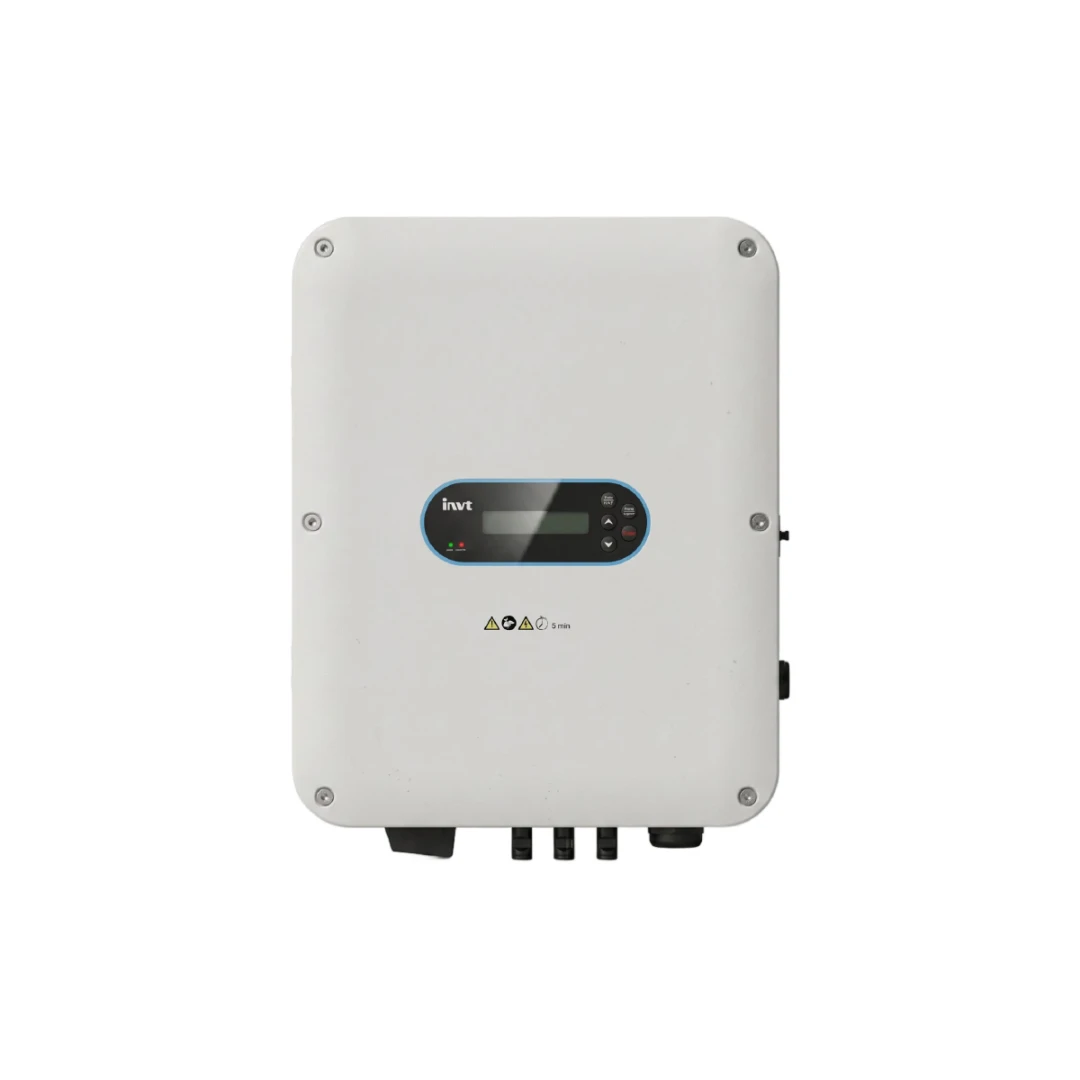

- Pantalla LCD Integrada: Interfaz local para configuración, monitorización de parámetros y visualización de alarmas, con información más rica que los displays tradicionales .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de longitud de cable entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está alejada del equipo de control .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | INVT SP100-5R5-2-6-S |
Potencia Nominal | 5.5 kW (7.5 CV / 7.5 HP) |
Alimentación AC | 1PH/3PH 220V AC (-15% ~ +10%) 50/60Hz |
Corriente Entrada AC (1PH) | 24 A |
Alimentación DC (PV) | 150 – 450 V DC |
Corriente Máx. DC Entrada | 30 A |
Frecuencia de Salida | 0 – 400 Hz |
Corriente Salida (3PH) | 14 A |
Capacidad de Sobrecarga | 120% / 60s, 150% / 10s |
Protección | IP66 |
Refrigeración | Natural (sin ventilador) |
Temperatura Operativa | -10°C ~ +60°C (derating >45°C) |
Altitud Máxima | 1000m (derating >1000m) |
Dimensiones (An × Al × F) | 298 × 372 × 150 mm (Frame A3) |
Peso | 5.0 kg |
Comunicación | RS485, Modbus RTU, IoT (4G/WiFi opcional) |
Protecciones Integradas | DC switch, fusible, combinador CC |
Aplicaciones
Paneles solares para empresas
Ideal para sistemas de bombeo solar agrícola, riego por aspersión, bombeo de pozos profundos y sistemas de agua potable en zonas rurales. Con 5.5kW de potencia, puede alimentar bombas sumergibles o centrífugas de tamaño mediano-grande, extrayendo agua desde profundidades considerables. Gracias a su protección IP66 y componentes integrados, puede instalarse directamente en el campo, junto al pozo, sin necesidad de gabinetes adicionales .
Paneles solares para casa
Perfecto para viviendas rurales, fincas o propiedades aisladas con alto consumo de agua (jardines extensos, riego de cultivos, piscinas grandes, consumo doméstico de varias viviendas). Su módulo boost integrado permite arrancar la bomba incluso con baja radiación solar, garantizando suministro de agua las primeras horas de la mañana y en días nublados.
Sistemas de Bombeo Industrial
Aplicable en pequeñas industrias, sistemas de elevación de agua, llenado de tanques elevados y sistemas de presión constante para pequeñas comunidades rurales.
Configuración Recomendada de Paneles Solares
Gracias al módulo boost integrado, el SP100-5R5-2-6-S puede arrancar con tensiones reducidas, optimizando el número de paneles necesarios :
Potencia Panel | Configuración | N° de paneles | Tensión Total (Vmp) |
400W (Vmp~37V) | 12-13 paneles en serie × 1 string | 12-13 paneles | 444-481V |
450W (Vmp~41V) | 10-11 paneles en serie × 1 string | 10-11 paneles | 410-451V |
540W (Vmp~49V) | 8-9 paneles en serie × 1 string | 8-9 paneles | 392-441V |
Importante: La tensión de circuito abierto total (Voc total) debe mantenerse por debajo de los 450V DC. El módulo boost permite trabajar con tensiones más bajas, lo que se traduce en flexibilidad en la configuración de paneles.
Tipos de Operación
El variador SP100 puede configurarse en diferentes modos de operación:
- Modo PV puro (Off-Grid): Alimentado exclusivamente por paneles solares, arranca automáticamente con la luz solar.
- Modo Híbrido con Prioridad PV: Con conmutación automática a red AC (o generador) cuando la radiación solar es insuficiente .
- Modo Fijo con Red: Operación como variador de frecuencia estándar alimentado por red AC monofásica o trifásica.
Ventajas del Variador INVT SP100-5R5-2-6-S
- Alta Protección IP66 – Instalación Directa en Exteriores: A diferencia de los variadores convencionales (IP20), este equipo puede instalarse directamente junto al pozo, sin necesidad de gabinetes adicionales, resistiendo polvo, lluvia y chorros de agua a presión .
- Alta Integración – Menor Costo de Instalación: El SP100 integra combinador CC, interruptor DC y fusible, eliminando la necesidad de componentes externos costosos. Esto simplifica drásticamente la instalación y reduce los costos del sistema .
- Alimentación Versátil – Flexibilidad Total: Capacidad de operar con red AC monofásica/trifásica 220V o directamente con paneles solares DC hasta 450V, adaptándose a cualquier tipo de instalación, ya sea en zonas con red eléctrica o en ubicaciones remotas .
- Monitorización Remota IoT: Compatible con módulo IoT opcional (4G/WiFi) para supervisión remota del sistema de bombeo a través de la nube, permitiendo visualizar el estado del sistema, recibir alarmas y controlar remotamente el equipo desde cualquier lugar .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de distancia entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está lejos del equipo de control .
- Protecciones Integrales para Bombeo: Incluye funciones especializadas como protección contra funcionamiento en seco, protección de depósito lleno y protección de pozo vacío, que automatizan completamente el sistema y protegen la bomba de daños .
- Refrigeración Natural: El diseño sin ventilador elimina el ruido, reduce el mantenimiento y aumenta la fiabilidad en ambientes con polvo.
- Alta Capacidad de Sobrecarga: Soporta 120% de sobrecarga durante 60 segundos y 150% durante 10 segundos, garantizando el arranque de cargas exigentes sin disparos intempestivos .
Funciones de Protección Especializadas para Bombeo
El SP100 incorpora funciones específicas para aplicaciones de bombeo de agua :
- Full-water signal: Protección de depósito lleno, detiene la bomba cuando el tanque alcanza su capacidad máxima.
- Dry pumping prevention: Detecta la condición de falta de agua y detiene la bomba automáticamente para evitar daños.
- Weak-light protection: Notifica cuando la radiación solar es insuficiente, permitiendo la conmutación automática a red.
- Forced AC mode switch: Permite cambiar forzadamente al modo de alimentación por red cuando sea necesario.
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima eficiencia y durabilidad de tus sistemas de bombeo solar.
- Marca Reconocida: INVT es una marca líder en variadores de frecuencia, con presencia global y certificaciones internacionales (CE, TÜV, IEC) .
- Alta Protección IP66 – Instalación Simplificada: Ideal para instalaciones en exteriores junto al pozo, sin necesidad de gabinetes adicionales, reduciendo costos y simplificando la instalación .
- Alta Integración – Menor Costo de Sistema: Al integrar componentes como DC switch, fusibles y combinador CC, eliminamos la necesidad de una caja combinadora externa, simplificando la instalación y reduciendo costos .
- Alimentación Versátil – Adaptable a Cada Proyecto: Capacidad de operar con red AC monofásica/trifásica o directamente con paneles solares, adaptándose a instalaciones con o sin acceso a la red eléctrica .
- Monitorización Remota IoT: Te asesoramos en la instalación del módulo IoT opcional (4G/WiFi) para supervisión remota del sistema de bombeo a través de la nube, con visualización en tiempo real desde tu móvil .
- Asesoría Técnica Especializada: Nuestros ingenieros te ayudan en la configuración de parámetros, puesta en marcha y optimización del sistema de bombeo, incluyendo la conexión de sensores de nivel.
- Soporte Post-Venta: Contamos con técnicos capacitados en equipos INVT para resolver cualquier duda durante la instalación o el uso del equipo.
¿Listo para implementar un sistema de bombeo solar eficiente de 5.5kW con alimentación versátil? El Variador INVT SP100-5R5-2-6-S es la solución profesional para aplicaciones de bombeo en pozos, sistemas de riego agrícola y abastecimiento de agua para propiedades rurales. Contáctanos y te asesoramos para diseñar el sistema completo según tus necesidades.
