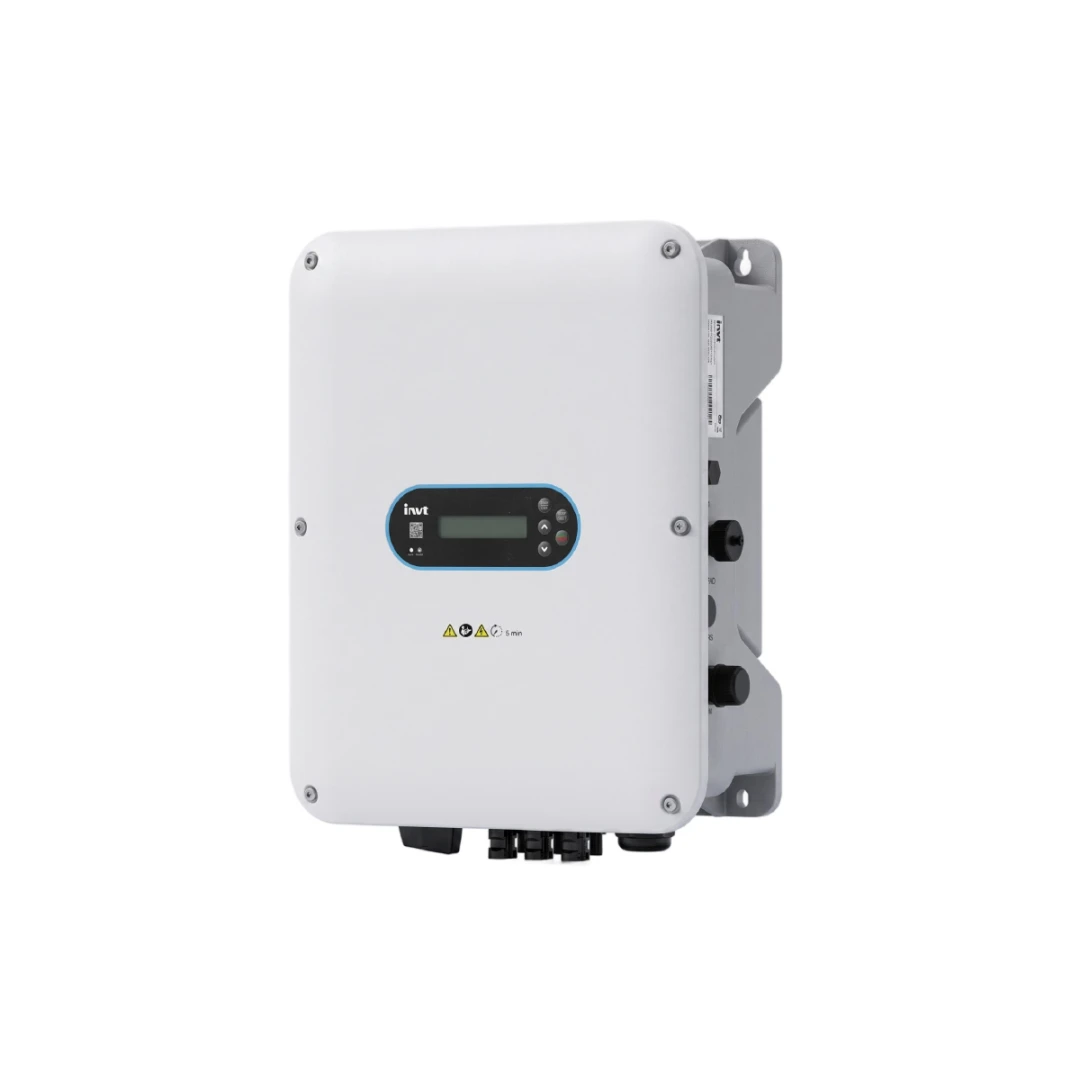

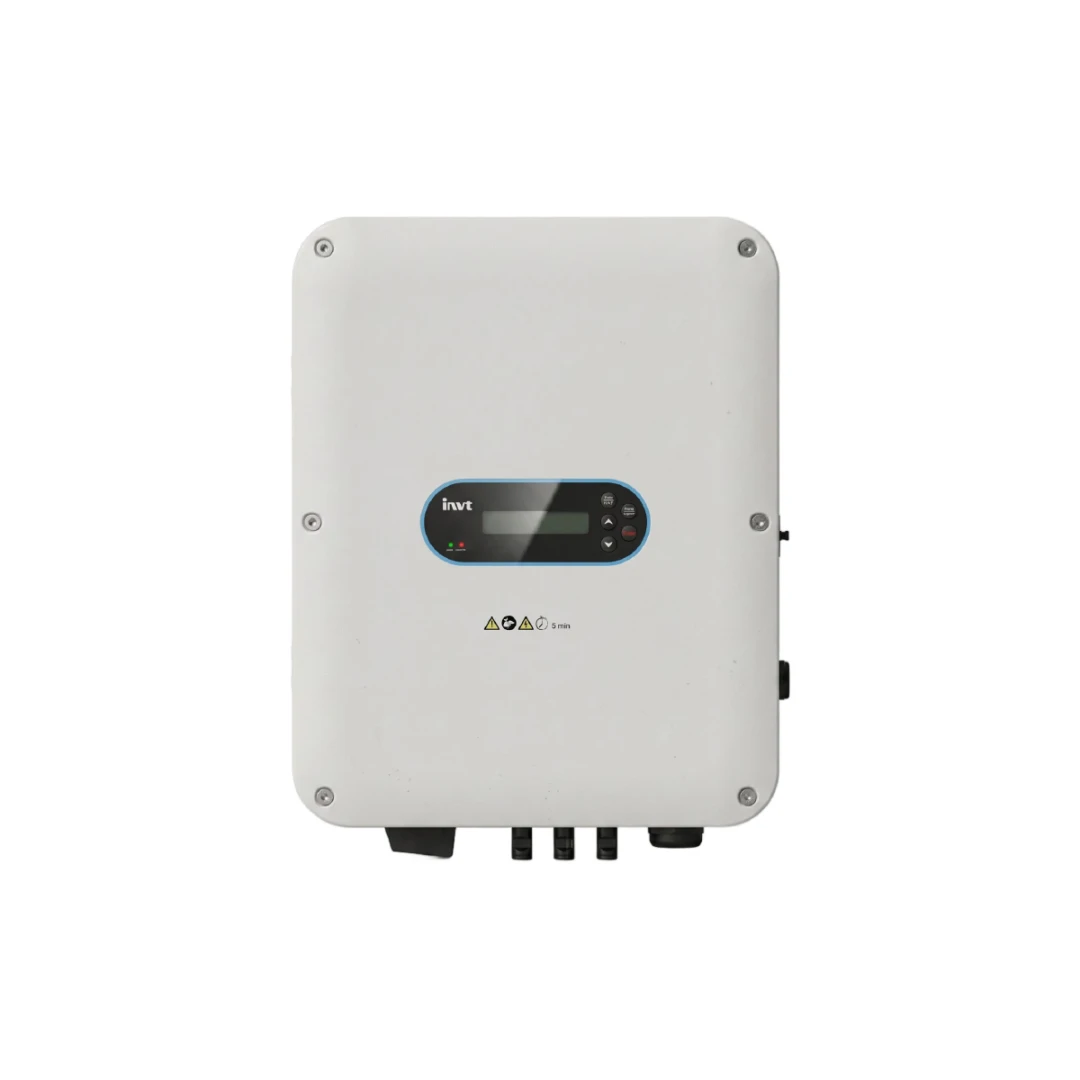

Variador de frecuencia INVT SP100-004-2-6-S
El Variador de frecuencia INVT SP100-004-2-6-S es un equipo especializado de la serie SP100, diseñado específicamente para el control de motores de bombas de agua en sistemas de bombeo solar fotovoltaico . Con una potencia nominal de 4kW (5.5CV) y alimentación versátil (monofásica 220V o trifásica 220V), este variador permite el control preciso de la velocidad de motores asíncronos, optimizando el consumo energético y protegiendo los equipos.
Una de las principales ventajas de este modelo es su módulo de refuerzo (boost) integrado, que permite el arranque a bajos voltajes (desde 100V DC), reduciendo la cantidad de paneles solares necesarios y mejorando la operación en condiciones de baja radiación . Esta característica, combinada con su capacidad de operar directamente con energía solar (entrada DC de 150-450V) o con red monofásica/trifásica 220V AC, lo convierte en una solución híbrida completa con conmutación automática.
Características Principales
- Potencia 4kW (5.5CV): Adecuado para motores de hasta 4kW, ideal para bombas de agua de tamaño mediano, sistemas de riego agrícola y aplicaciones residenciales exigentes.
- Módulo Boost Integrado (Característica Diferencial): La versión "-T" incluye un módulo de refuerzo integrado que permite el arranque a bajos voltajes (desde 100V DC), reduciendo significativamente el número de paneles solares necesarios . Esto es especialmente beneficioso en:
- Zonas con radiación solar limitada o días nublados
- Instalaciones con espacio reducido para paneles
- Pozos profundos donde se requiere un arranque fiable incluso en condiciones subóptimas
- Doble Alimentación AC/DC: Acepta entrada directa de paneles solares DC (150-450V) y también puede alimentarse con red monofásica 220V AC (-15% ~ +10%) o trifásica, adaptándose a diferentes tipos de instalación con conmutación automática .
- Tecnología MPPT Avanzada: Algoritmo MPPT eficiente con eficiencia del 99%, optimizando la captación de energía solar incluso en condiciones variables de radiación .
- Alta Protección IP66: Grado de protección IP66, completamente resistente al polvo y a chorros de agua de alta presión, permitiendo su instalación directamente en exteriores junto al pozo, sin necesidad de gabinetes adicionales .

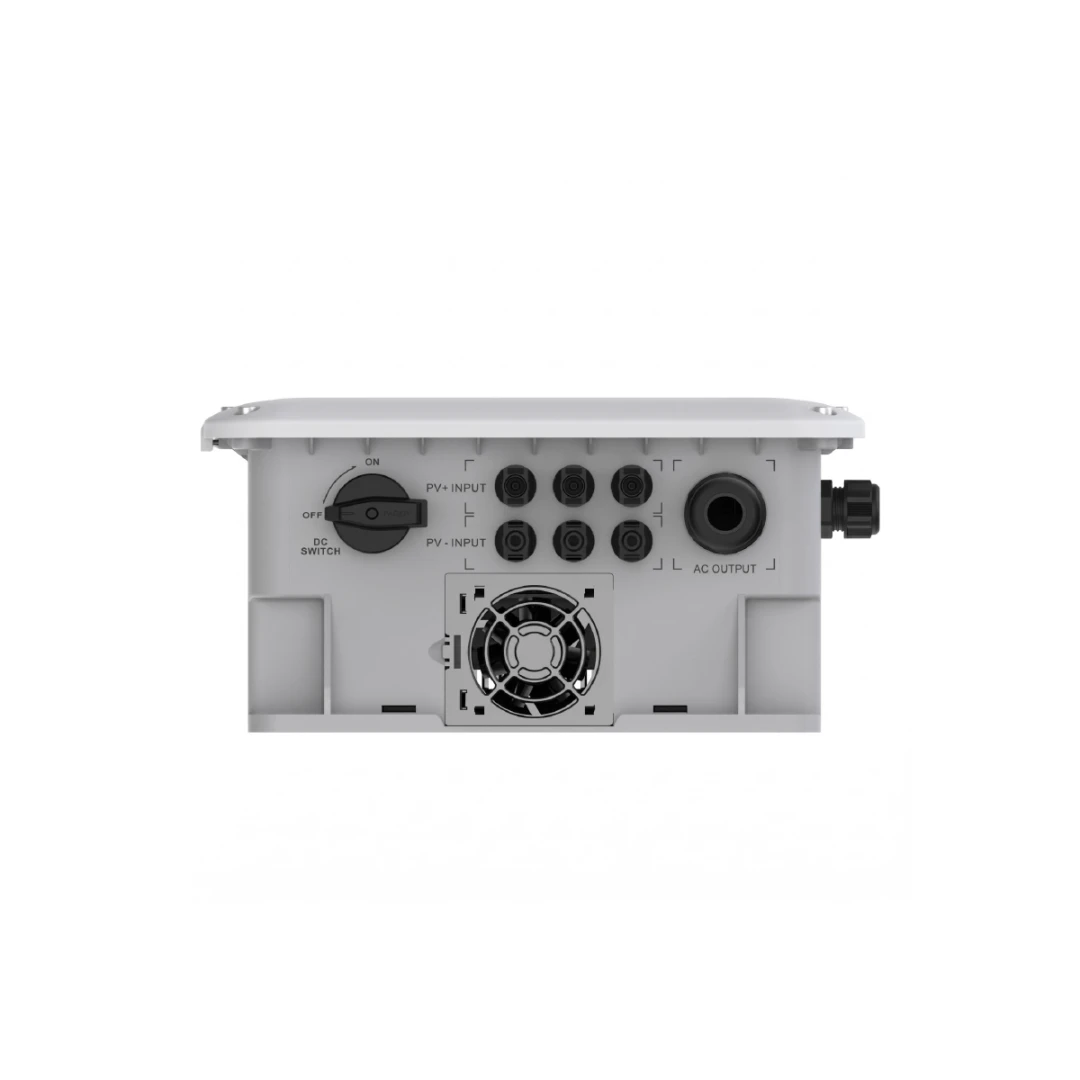

- Alta Integración - Sin Gabinete Adicional: El SP100 integra disyuntor de CC, fusible, protección contra sobretensiones (SPD) y barra colectora, eliminando la necesidad de una caja combinadora externa y reduciendo significativamente los costos de instalación .
- Protecciones Integrales: Incluye protección contra sobretensión PV, polaridad inversa en la entrada DC, sobrecalentamiento, sobrecarga, cortocircuito, funcionamiento en seco (dry run), depósito lleno (full water) y pozo vacío (empty water) .
- Monitorización Remota IoT: Compatible con módulo 4G o WiFi opcional para supervisión remota del sistema de bombeo a través de plataforma en la nube y aplicación móvil, con visualización de estado en tiempo real y control remoto .
- Pantalla LCD Integrada: Interfaz local para configuración, monitorización de parámetros y visualización de alarmas, con información más rica que los displays tradicionales .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de longitud de cable entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está alejada del equipo de control .
Especificaciones Técnicas
Parámetro | Detalle |
Modelo | INVT SP100-004-2-6-S |
Potencia Nominal | 4 kW (5.5 CV / 5.5 HP) |
Alimentación AC | 1PH/3PH 220V AC (-15% ~ +10%) 50/60Hz |
Corriente Entrada AC (1PH) | 24 A |
Alimentación DC (PV) | 150 – 450 V DC |
Tensión de Arranque DC | 100 V (con módulo boost) |
Tensión Mínima Trabajo DC | 70 V |
Rango DC Recomendado | 200 – 400 V |
MPP Voltaje Recomendado | 350 V |
Corriente Máx. DC Entrada | 15 A |
Frecuencia de Salida | 0 – 400 Hz |
Corriente Salida (1PH) | 14 A |
Corriente Salida (3PH) | 10 A |
Capacidad de Sobrecarga | 120% / 60s, 150% / 10s |
Eficiencia MPPT | 99% |
Protección | IP66 |
Refrigeración | Natural (sin ventilador) |
Temperatura Operativa | -10°C ~ +60°C (derating >45°C) |
Altitud Máxima | 1000m (derating >1000m) |
Dimensiones (An × Al × F) | 270 × 274 × 150 mm (Frame A2) |
Peso | 3.8 kg |
Comunicación | RS485, Modbus RTU, IoT (4G/WiFi opcional) |
Protecciones Integradas | DC switch, fusible, SPD, MPPT |
Módulo Boost | Integrado |
Aplicaciones
Paneles solares para empresas
Ideal para sistemas de bombeo solar agrícola, riego por goteo, bombeo de pozos y sistemas de agua potable en zonas rurales . Con 4kW de potencia, puede alimentar bombas sumergibles o centrifugas de tamaño mediano, extrayendo agua desde profundidades considerables. Gracias a su protección IP66 y componentes integrados (DC switch, fusibles, SPD), puede instalarse directamente en el campo, junto al pozo, sin necesidad de gabinetes adicionales .
Paneles solares para casa
Perfecto para viviendas rurales, fincas o propiedades aisladas con consumo de agua significativo (jardines extensos, riego de cultivos, piscinas, consumo doméstico de varias viviendas). Su módulo boost integrado permite arrancar la bomba incluso con baja radiación solar, garantizando suministro de agua las primeras horas de la mañana y en días nublados .
Sistemas de Bombeo Industrial Ligero
Aplicable en pequeñas industrias, sistemas de elevación de agua, llenado de tanques elevados y sistemas de presión constante para pequeñas comunidades.
Configuración Recomendada de Paneles Solares
Gracias al módulo boost integrado, el SP100-004-2-6-S puede arrancar con tan solo 100V DC, lo que reduce significativamente el número de paneles necesarios . Configuración recomendada:
Potencia Panel | Configuración | N° de paneles | Tensión Total (Vmp) |
400W (Vmp~37V) | 7-8 paneles en serie × 1 string | 7-8 paneles | 259-296V |
450W (Vmp~41V) | 6-7 paneles en serie × 1 string | 6-7 paneles | 246-287V |
540W (Vmp~49V) | 5-6 paneles en serie × 1 string | 5-6 paneles | 245-294V |
Importante: La tensión de circuito abierto total (Voc total) no debe superar los 450V DC. El módulo boost permite trabajar con tensiones más bajas, lo que se traduce en menos paneles y menor costo de instalación .
Tipos de Operación
El variador SP100 puede configurarse en diferentes modos de operación :
- Modo PV puro (Off-Grid): Alimentado exclusivamente por paneles solares, arranca automáticamente con la luz solar.
- Modo Híbrido con Prioridad PV: Con conmutación automática a red AC (o generador) cuando la radiación solar es insuficiente .
- Modo Híbrido con Compensación: En modo híbrido, el SP100 utiliza simultáneamente la energía de los módulos fotovoltaicos y de la red. Cuanto más intensa sea la radiación, menor será el consumo de energía AC .
Ventajas del Variador INVT SP100-004-2-6-S
- Módulo Boost Integrado – La Ventaja Diferencial: Esta característica permite el arranque a bajos voltajes (desde 100V DC), reduciendo el número de paneles solares necesarios y mejorando la operación en condiciones de baja radiación. Especialmente útil en zonas con días nublados frecuentes o donde el espacio para paneles es limitado .
- Alta Integración – Sin Gabinete Adicional: El SP100 integra disyuntor de CC, fusible, SPD y barra colectora, eliminando la necesidad de una costosa caja combinadora externa. Esto simplifica drásticamente la instalación y reduce los costos del sistema .
- Alta Protección IP66: A diferencia de los variadores convencionales (IP20), este equipo puede instalarse directamente en exteriores junto al pozo, sin necesidad de gabinetes adicionales, resistiendo polvo, lluvia y chorros de agua a presión .
- Excelente Rendimiento con Cableado Largo: Soporta hasta 200 metros de distancia entre el variador y el motor sin necesidad de reactor de salida, ideal para instalaciones donde la bomba está lejos del equipo de control .
- Monitorización Remota IoT: Compatible con módulo IoT (4G/WiFi) para supervisión remota del sistema de bombeo a través de la nube, permitiendo visualizar el estado del sistema, recibir alarmas y controlar remotamente el equipo desde cualquier lugar .
- Protecciones Integrales para Bombeo: Incluye funciones especializadas como protección contra funcionamiento en seco (dry pumping), protección de depósito lleno (full water) y protección de pozo vacío (empty water), que automatizan completamente el sistema y protegen la bomba de daños .
- Comunicación con Sensores de Nivel: Compatible con sensores de nivel (hidronivel) para control automático del llenado de depósitos, evitando desbordamientos y protegiendo la bomba de funcionamiento en seco .
- Refrigeración Natural: El diseño sin ventilador elimina el ruido, reduce el mantenimiento y aumenta la fiabilidad en ambientes con polvo.
- Alta Capacidad de Sobrecarga: Soporta 120% de sobrecarga durante 60 segundos y 150% durante 10 segundos, garantizando el arranque de cargas exigentes sin disparos intempestivos .
¿Por qué comprar este producto en SOLARPEC?
En SOLARPEC seleccionamos los mejores componentes para garantizar la máxima eficiencia y durabilidad de tus sistemas de bombeo solar.
- Marca Reconocida: INVT es una marca líder en variadores de frecuencia, con presencia global y certificaciones internacionales (CE, IEC 62109, etc.) .
- Módulo Boost Integrado – Instalaciones Más Eficientes: El modelo SP100-004-2-6-S incluye el módulo de refuerzo que permite trabajar con menos paneles solares y arrancar en condiciones de baja radiación, optimizando la inversión.
- Alta Integración – Menor Costo de Instalación: Al integrar componentes como DC switch, fusibles y SPD, eliminamos la necesidad de una caja combinadora externa, simplificando la instalación y reduciendo costos .
- Alta Protección IP66 – Instalación Directa en Exteriores: Ideal para instalaciones junto al pozo, sin necesidad de gabinetes adicionales, simplificando la instalación y reduciendo costos .
- Compatibilidad Garantizada: Versátil para motores monofásicos y trifásicos, adaptándose a diferentes tipos de bombas ya instaladas.
- Monitorización Remota IoT: Te asesoramos en la instalación del módulo IoT opcional (4G/WiFi) para supervisión remota del sistema de bombeo a través de la nube, con visualización en tiempo real desde tu móvil .
- Asesoría Técnica Especializada: Nuestros ingenieros te ayudan en la configuración de parámetros, puesta en marcha y optimización del sistema de bombeo, incluyendo la conexión de sensores de nivel.
- Soporte Post-Venta: Contamos con técnicos capacitados en equipos INVT para resolver cualquier duda durante la instalación o el uso del equipo.
¿Listo para implementar un sistema de bombeo solar eficiente de 4kW con tecnología de refuerzo integrado? El Variador INVT SP100-004-2-6-S es la solución profesional para aplicaciones de bombeo en pozos, sistemas de riego agrícola y abastecimiento de agua para casas de campo. Contáctanos y te asesoramos para diseñar el sistema completo según tus necesidades.
