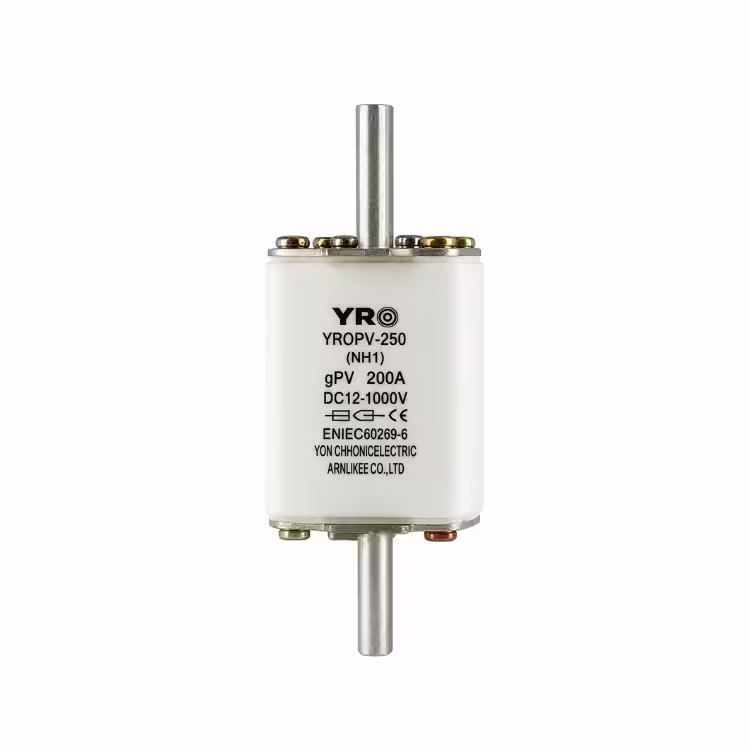

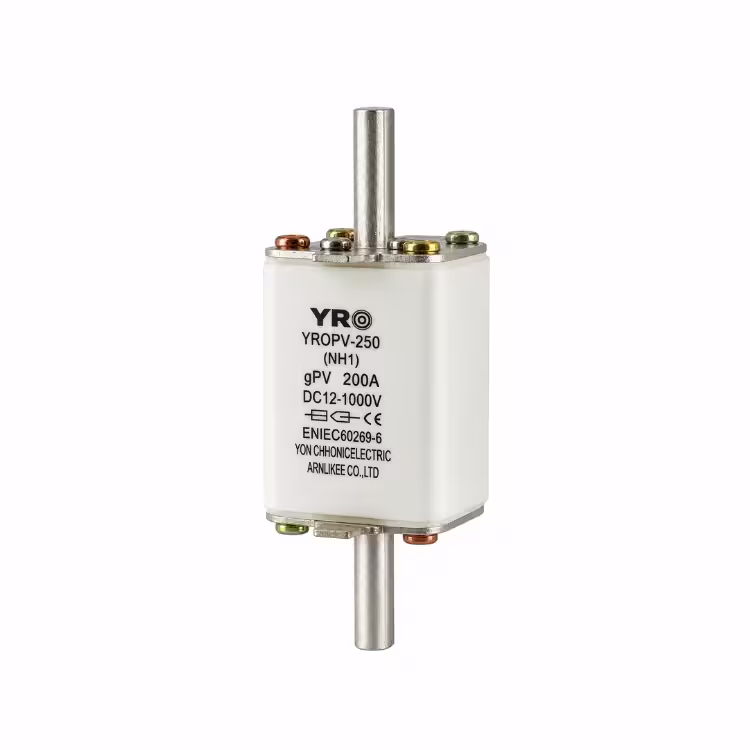

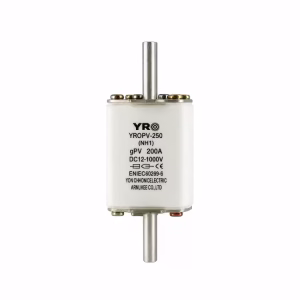

Fusible de Batería YROPV-NH1-250 200A 1000V DC
El YROPV-NH1-250 es un fusible de cuchillas de tamaño NH1 diseñado específicamente para la protección de sistemas de almacenamiento de energía en baterías y aplicaciones fotovoltaicas de corriente continua. Con una corriente nominal de 200A y una tensión de operación de hasta 1000V DC, esta unidad ofrece una protección confiable contra sobrecorrientes y cortocircuitos en el lado DC, garantizando la seguridad de inversores, bancos de baterías y sistemas de energía renovable.
Su construcción con cuerpo cerámico y relleno de arena de cuarzo asegura una excelente capacidad de extinción del arco eléctrico, mientras que sus contactos de cobre estañado proporcionan una conexión estable y de baja resistencia. El diseño cumple con los estándares IEC 60269 para fusibles de propósito especial, siendo la solución ideal para la protección de líneas entre sistemas de baterías y convertidores DC/DC o inversores de batería.
Características Clave
1. Protección Específica para Sistemas de Baterías DC (gBat)
El YROPV-NH1-250 está diseñado para aplicaciones de almacenamiento de energía en baterías, ofreciendo una característica de fusión gBat que garantiza una respuesta rápida y efectiva ante sobrecorrientes y fallos de cortocircuito en el lado DC. Esta característica está optimizada para proteger bancos de baterías de litio (LiFePO4) y plomo-ácido, así como los cables de conexión entre la batería y el inversor .
2. Alta Capacidad de Ruptura DC
Con una capacidad de ruptura de 50kA DC, este fusible es capaz de interrumpir corrientes de fallo elevadas de forma segura, evitando daños catastróficos en el sistema. Esta alta capacidad lo convierte en una opción fiable para instalaciones de almacenamiento energético de media y gran escala .
3. Tamaño NH1 Estandarizado
El formato NH1 es un estándar ampliamente reconocido en la industria, lo que facilita su integración en bases de fusibles y portafusibles existentes (como el portafusible YROPV-250B). Las cuchillas de contacto permiten un montaje directo y seguro, reduciendo el tiempo de instalación y mantenimiento .
4. Construcción Cerámica y Baja Disipación
El cuerpo cerámico y el relleno de arena de cuarzo proporcionan una excelente resistencia térmica y capacidad de extinción de arco. El diseño de baja resistencia interna minimiza las pérdidas de energía, contribuyendo a una mayor eficiencia del sistema y reduciendo la generación de calor en el punto de conexión .
Especificaciones Técnicas
Parámetro | Valor |
Modelo | YROPV-NH1-250 |
Tamaño de fusible | NH1 |
Corriente nominal (In) | 200 A |
Tensión de operación (Ue) | 1000 V DC |
Tipo de fusible | gBat (protección de baterías) |
Capacidad de ruptura DC | 50 kA |
Tensión de aislamiento (Ui) | 1000 V DC |
Tensión de impulso (Uimp) | 12 kV |
Potencia disipada | 18 W / 32 W (según configuración) |
Temperatura de operación | -40°C ~ +70°C (estándar industrial) |
Número de polos | 1P (unipolar) |
Grado de protección | IP20 (en base) |
Estándar | IEC 60269-7 |
Tipo de contacto | Cuchillas NH1 |
Aplicación | Protección de baterías y sistemas DC |
Aplicaciones Recomendadas
- Protección de líneas DC entre bancos de baterías de litio (LiFePO4) e inversores híbridos.
- Protección de entrada DC en sistemas de almacenamiento energético residencial y comercial.
- Instalaciones fotovoltaicas con almacenamiento en baterías.
- Sistemas de respaldo (UPS) con bancos de baterías de 48V.
- Protección de redes DC en microrredes y sistemas off-grid.
- Aplicaciones que requieren alta capacidad de interrupción en corriente continua.
Beneficios Comerciales
✅ Protección específica para baterías: Característica gBat optimizada para sistemas DC.
✅ 200A / 1000V DC: Alta capacidad de corriente y tensión para sistemas exigentes.
✅ Ruptura de 50kA: Seguridad ante fallos de cortocircuito de alta energía.
✅ Tamaño NH1 estándar: Compatible con bases y portafusibles convencionales (YROPV-250B).
✅ Construcción cerámica: Excelente resistencia térmica y extinción de arco.
✅ Baja disipación de potencia: Mayor eficiencia del sistema.
✅ Estándar IEC 60269-7: Garantía de calidad y cumplimiento internacional.
✅ Cuchillas de cobre estañado: Contacto firme y resistente a la corrosión.
¿Necesitas proteger tu sistema de almacenamiento de energía con un fusible de alta capacidad? El YROPV-NH1-250 200A 1000V DC ofrece la fiabilidad, seguridad y rendimiento que tu instalación requiere. Contáctanos hoy para obtener más información y cotización personalizada.
